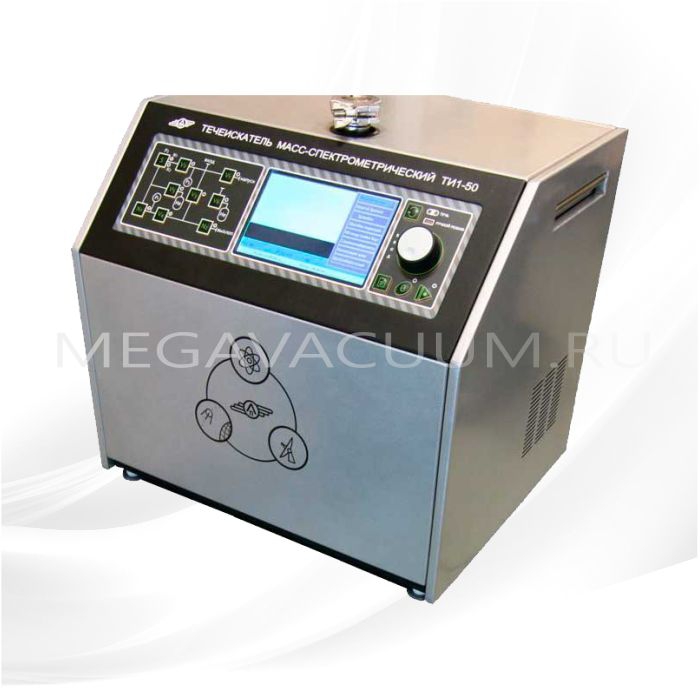

Гелиевый масс-спектрометрический течеискатель ТИ-50
Гелиевый течеискатель ТИ1-50 – это современный высокочувствительный прибор, предназначенный для контроля герметичности промышленных объектов с использованием гелия в качестве пробного газа. Подходит для вакуумных систем, емкостей, трубопроводов и изделий микроэлектроники. Благодаря комбинированному принципу работы поддерживает все методы масс-спектрометрического анализа утечек.
Основные преимущества
- Многофункциональность: работа в режимах «прямоток», «противоток» и байпасной откачки.
- Гибкие режимы управления: ручной, полуавтоматический и автоматический режим.
- Высокая чувствительность: обнаружение утечек вплоть до 5×10-13 м3×Па/с.
- Универсальность: интеграция в автоматизированные производственные линии.
- Быстрый отклик: всего 1 секунда по основному входу.
Область применения
- Диагностика герметичности вакуумного оборудования, трубопроводов, запорной арматуры.
- Тестирование герметизированных изделий (электронные корпуса, микроэлектроника).
- Контроль утечек на производствах с нестабильным уровнем фона.
- Встраивание в автоматизированные системы контроля качества.
- Решение исследовательских задач в области вакуумных технологий.
Принцип работы
Течеискатель ТИ1-50 оснащен масс-спектрометрическим анализатором, который регистрирует ионы гелия, проникающие через поврежденные участки проверяемого объекта. После попадания в ионизационную камеру и ускорения в электрическом поле, частицы разделяются и направляются на сенсорную мишень. Полученный ионный ток преобразуется и отображается на ЖК-индикаторе.
Вакуумная система прибора соединяется с испытуемым объектом, а пробный газ (гелий) применяется для выявления даже минимальных утечек. Встроенные насосы обеспечивают эффективное удаление воздуха, позволяя достичь высокой точности измерений.
Технические характеристики
| Чувствительность по входу: | 5×10-13 м3×Па/с |
| Чувствительность со щупом: | 1×10-9 м3×Па/с |
| Время отклика (по входу): | 1 сек |
| Время отклика (со щупом 10 м): | 5±1 сек |
| Производительность форвакуумного насоса: | 1,5 м3/час |
| Производительность ТМН: | 60 л/с |
| Время выхода на рабочий режим: | 5 мин (первично) / 1 мин (повторно) |
| Напряжение питания: | 220±22 В |
| Потребляемая мощность: | ≤400 Вт |
| Габариты: | 484×470×392 мм |
| Масса: | ≤38 кг |
Конструкция и особенности
Течеискатель выполнен в металлическом корпусе, внутри которого размещены:
- Масс-спектрометрический анализатор.
- Вакуумная система с насосами.
- ЖК-индикатор для отображения результатов.
- Блок управления и микропроцессорная система обработки данных.
Форвакуумный насос может быть встроен в корпус либо устанавливаться отдельно на мобильной тележке. Встроенная гелиевая течь «Гелит 1» используется для калибровки прибора и контроля параметров работы.
Почему стоит выбрать ТИ1-50?
- Совместимость со всеми методами масс-спектрометрического контроля.
- Высокая скорость отклика и точность измерений.
- Гибкость в использовании: ручной, полуавтоматический и автоматический режимы.
- Возможность интеграции в производственные линии.
Гелиевый масс-спектрометрический течеискатель ТИ1-50 – это надежное решение для высокоточного контроля герметичности в вакуумных системах и промышленных процессах.
